HOW TO USE EASY CNC V2

การใช้งานเบื่องต้นและการต่อใช้งานในมุมต่างๆของ บอร์ด EASY CNC2.0

EASYBUILDS MOTION BOARD V2.0
EASYBUILDS MOTION BOARD V2.0B เป็น เวอร์ชันปรับปรุง ล่าสุดของ EASY CNC

 EASY CNC V2.0 (EASYBUILDS MOTION BOARD V2.0) และ  EASY CNC 2021 (EASYBUILDS MOTION BOARD V2.0B)

Microcontroller ATMEGA328AU (ARDUINO UNO)  (INCULDE GRBL1.1 READY TO USE)
Operating Voltage 5V (USE USB POWER)
Input Voltage (recommended) 9-12V
Input Voltage (limit) 9-24V
Digital I/O Pins 14 (of which 6 provide PWM output)
PWM Digital I/O Pins 6
Analog Input Pins 6
DC Current per I/O Pin 30 mA
Flash Memory 32 KB (ATmega328) of which 0.5 KB used by Bootloader
SRAM 2 KB (ATmega328AU)
EEPROM 1 KB (ATmega328AU)
Clock Speed 16 MHz
LED_BUILTIN 13
Length 78 mm
Width 100mm
Weight 74 g
Port TEMINAL Stepper Motor OUT X,Y,Z and I2C UART
USB B Type with FT232 USB 2.0
Slot Driver A4988,DRV8825 Stepper Motor Driver
Slot sensor and output ENDSTOP X Y Z  ,Probe , Spindle Motor

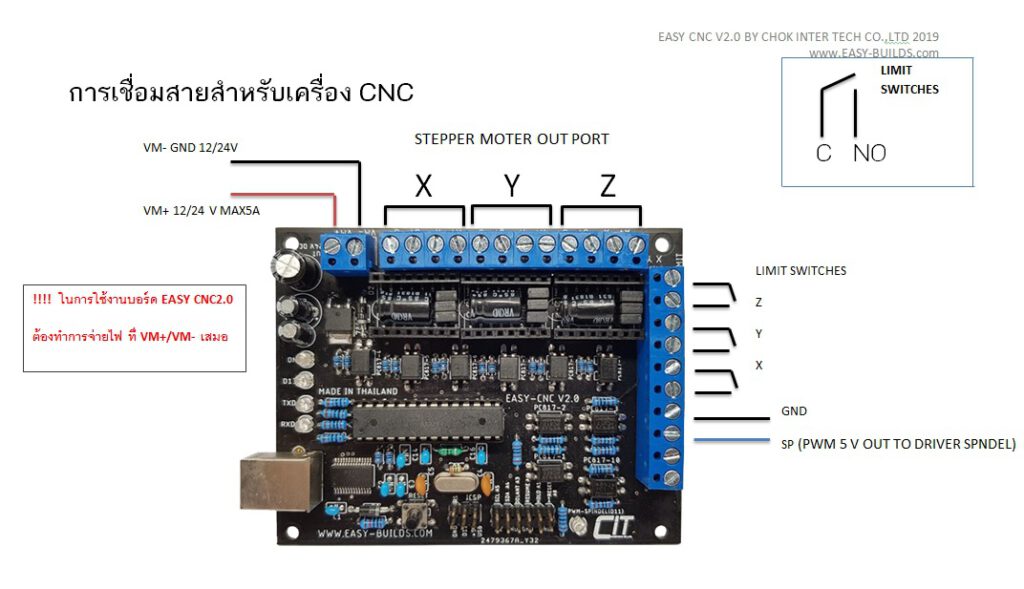

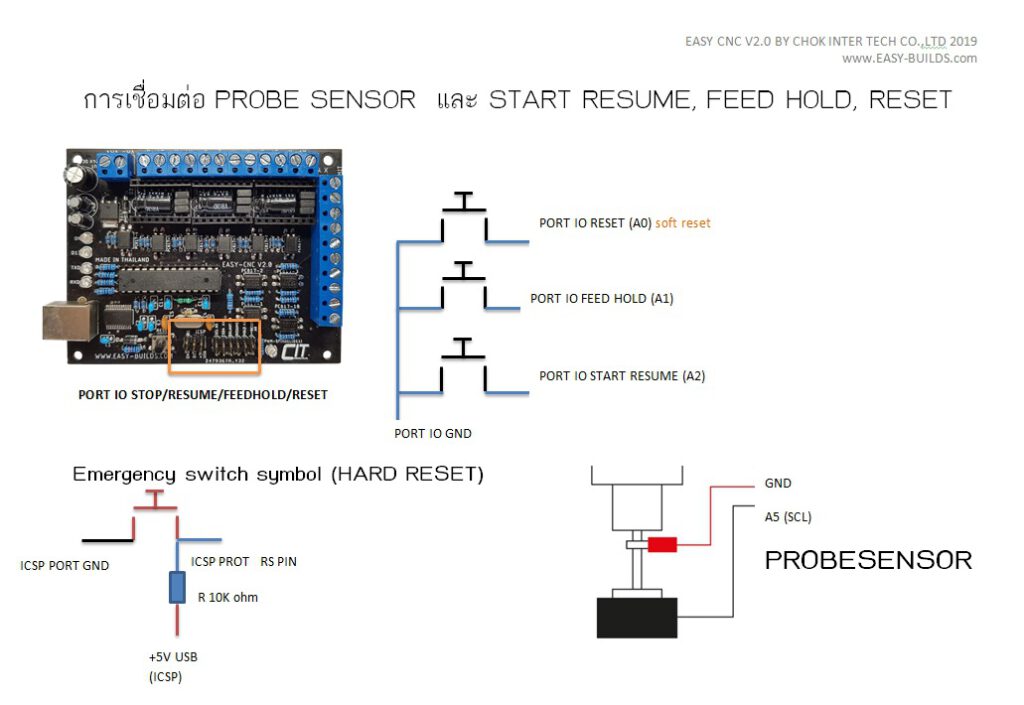

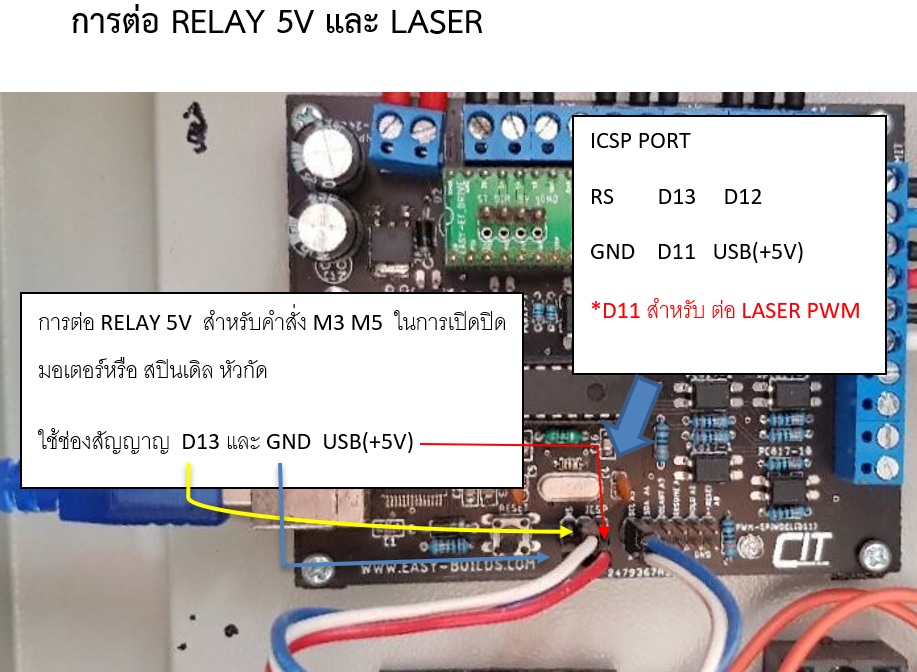

การเชื่อมต่อสาย และ ปุ่มต่างๆของ บอร์ด EASY CNC2.0

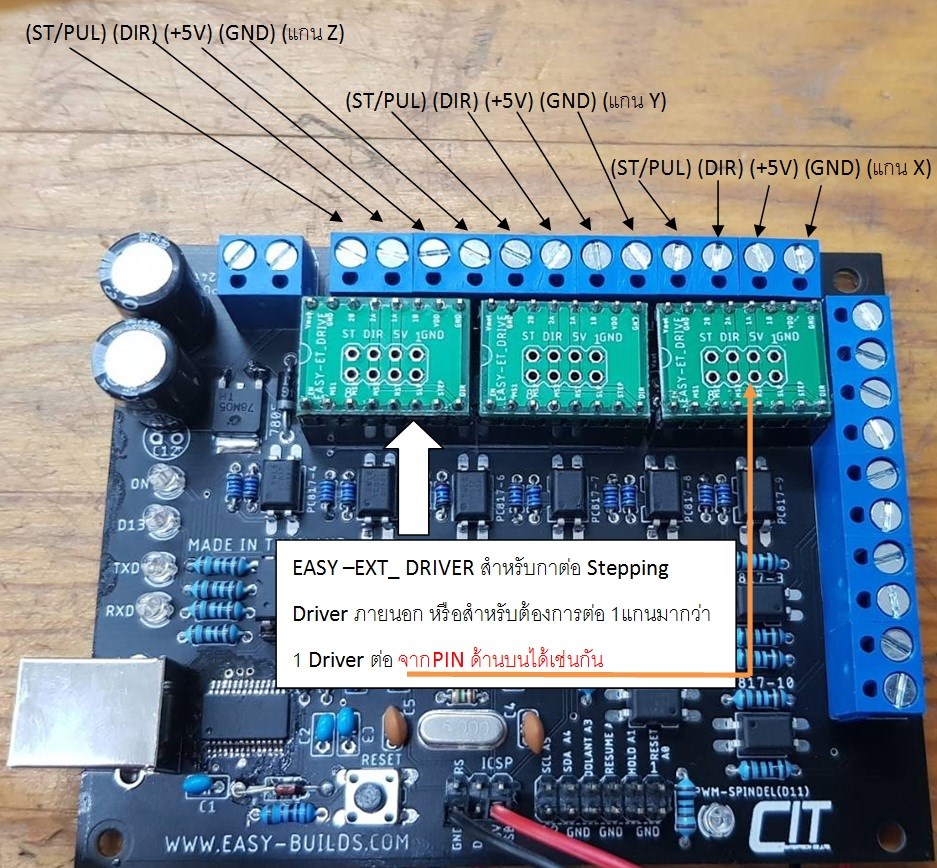

การเชื่อมต่อ บอร์ดขับสเต็มมอเตอร์ ภายนอก (EXTERNAL STEPPER DRIVER)



และการใช้งานหรือการออก CAM โดย ESTLCAM

การใช้งานINTERAL DRIVER หรือ ติดตั้งDriver ภายใน

การตั้งค่า Micro Step บน Driver A4988

DOWLOAD PDF ตัวเต็ม ได้ที่ LINK นี้ครับ

https://drive.google.com/drive/folders/1jr5_BGrMlCubT7mMQWtr6TCNpqS3qgdB?usp=sharing

ราคา 1,500 บาท

วิธีการสั่งซื้อ

FACEBOOK : https://www.facebook.com/Easybuildsbycit/inbox

LAZADA : EASY-CNC-V2

LINE ID : @chokintertech
